显示解析
29.小明自制了一个测定水箱水面高度的装置，如图1所示.R是滑当水面在A处时，水面高60cm，滑动变阻器的滑片P恰好在最下端;当水面在B处时，水面高10cm，滑片P在最上端，从水位表(由电流表改装而成)指针所指刻度，可知水箱内水面高度.电流I和水面高h关系的图象如图2所，已知浮标体积为6×10一4m3，电源电压6V不变.
求：(1)当浮标体积的 1 3 浸入水中时，浮标所受的浮力.
(2)R1的阻值.
(3)当滑动变阻器连入电路的阻值为20Ω时的水面高度.(取10N/kg)
显示解析
30.电动自行车很受大家喜爱，下表是某种型号电动自行车的相关数据：
自行车质量m(kg) 电能转化为机械能的效率 工作电压U(V) 行驶速度V(m/s) 骑车人质量为60kg的平均阻力f(N)
40 75% 36 ≤10 20
若某骑车人的质量是60kg，在10mln内连续行驶3km，根据相关信息求：
(1)在这段时间内，电动自行车行驶的平均速度;
(2)该电动自行车的最大有用功率;
(3)电动自行车以最大速度行驶过程中电动机的工作电流.(保留一位小数)
显示解析
31.有一种厕所的坐便器在冲水之后由自来水自动上水，当水箱内的水达到一定深度时，水上的浮标带动杠杆通过活塞压住进水口，停止上水，此时进水口水对活塞的压强为105Pa，如图所示.A为浮标的球心，O为支点.O、A两点之间的水平距离L1=20cm，O、B两点之间的水平距离L2=5cm，活塞的横截面积为2×10-4m2，不考虑活塞、杠杆AB、浮标的重力及摩擦时.(ρ水=1.0×103kg/m3，g=10N/kg)
(1)请写出该装置涉及到的两条物理知识① ②
(2)进水口到水塔水面的距离是多少米?
(3)活塞受到水的压力是多少牛?
(4)为堵住进水口，浮标受到的最小浮力和它排开水的最小体积各应多大?
显示解析

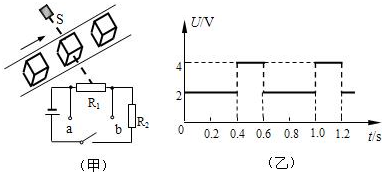

32.如图(甲)所示是某生产流水线上的产品输送及计数装置示意图.其中S为一激光源，R1为光敏电阻(有光照射时，阻值较小;无光照射时，阻值较大)，R2为定值保护电阻，a、b间接一“示波器”(示波器的接入不影响电路).光敏电阻两端的电压随时间变化的图象，可由示波器显示出来.水平传送带匀速前进，每当产品从传送带上通过S与R1之间时，射向光敏电阻的光线会被产品挡住.若运送边长为0.1m，质量为0.6kg的均匀正方体产品时，示波器显示的电压随时间变化的图象如图(乙)所示.请回答下列问题：
(1)此产品的密度为多大?
(2)产品对传送带的压强为多大?(g取10N/kg)
(3)已知计数器电路的电源电压恒为6V，保护电阻R2的阻值为40Ω，求光敏电阻在两种状态下的阻值分别为多大?光敏电阻1h消耗的电能为多少?
显示解析
33.如图所示，质量为70kg的工人站在水平地面上，用带有货箱的滑轮组把货物运到高处.第一次运送货物时，放入货箱的货物质量为160kg，工人用力F1匀速拉绳的功率为P1，货箱以0.1m/s的速度匀速上升，地面对工人的支持力为N1.第二次运送货物时，放入货箱的货物质量为120kg，工人用力F2匀速拉绳，货箱以0.2m/s的速度匀速上升，地面对工人的支持力为N2，滑轮组机械效率为η2.N1与N2之比为15：19.(不计绳重及滑轮摩擦，g取10N/kg)
求：(1)货箱和动滑轮的总质量m;
(2)功率P1;
(3)机械效率η2.
VIP显示解析
34.科技小组的同学们设计了一个多档位的电热器模型，电路实物连接示意图如图所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R3.将滑动变阻器的滑片P置于中点M，且只闭合开关S1时，电压表V1的示数为U，电流表的示数I1为0.8A;将滑动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时，电压表V1的示数为 3 4 U，电流表的示数为I2，R2消耗的电功率P2为2.7W.
(1)求电流表的示数I2;
(2)将滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时，电压表V2的示数为3U，求此时R1消耗的电功率P1
